Для графического представления данных, хранящихся в БД контроллера, предназначена программа просмотра графиков DBViewer, входящая в состав S3-IDE.

Запуск программы можно выполнить с любой из мнемосхем проекта. Создадим на основной мнемосхеме кнопку, вызывающую просмотр графиков. К событию Клик левой кнопкой привяжем действие Выполнить программу:

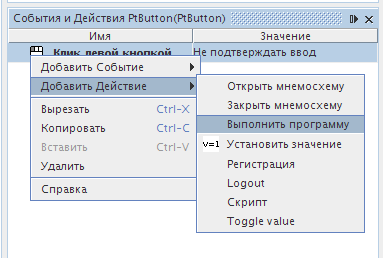

Рисунок 4.41. Добавление действия Выполнить программу

Рисунок 4.42. Запуск DBViewer

Графики можно группировать, создавая группы графиков. Создадим такую группу.

Рисунок 4.43. Создание группы графиков

Рисунок 4.44. Свойства группы

Теперь добавим график в группу. График в S3-IDE - совокупность кривых, которые будут отображаться одновременно на одном экране.

Рисунок 4.45. Создание графика

Рисунок 4.46. Свойства графика

Если дважды щелкнуть по графику, откроется таблица кривых графика. Добавим в график кривую.

Рисунок 4.47. Добавление кривой в график

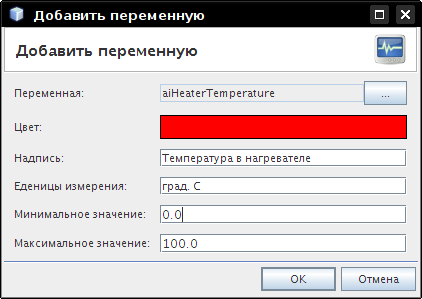

Рисунок 4.48. Свойства кривой

После добавления двух параметров таблица, представляющая график, выглядит так:

Рисунок 4.49. Переменные, отображаемые в виде кривых на графике

Свойства кривой (кроме переменной, значение которой будет выводиться) можно изменить, вызвав меню и выбрав Редактировать свойства.

График можно просмотреть непосредственно в окне S3-IDE, если имеется соединение с БД, то есть если QNX-проект запущен и к нему есть доступ по сети.

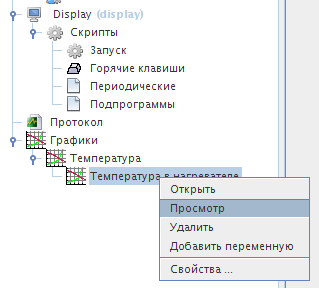

Рисунок 4.50. Вызов просмотра графиков в S3-IDE

В главном окне откроется встроенный просмотрщик графиков, функционально повторяющий программу DBViewer.

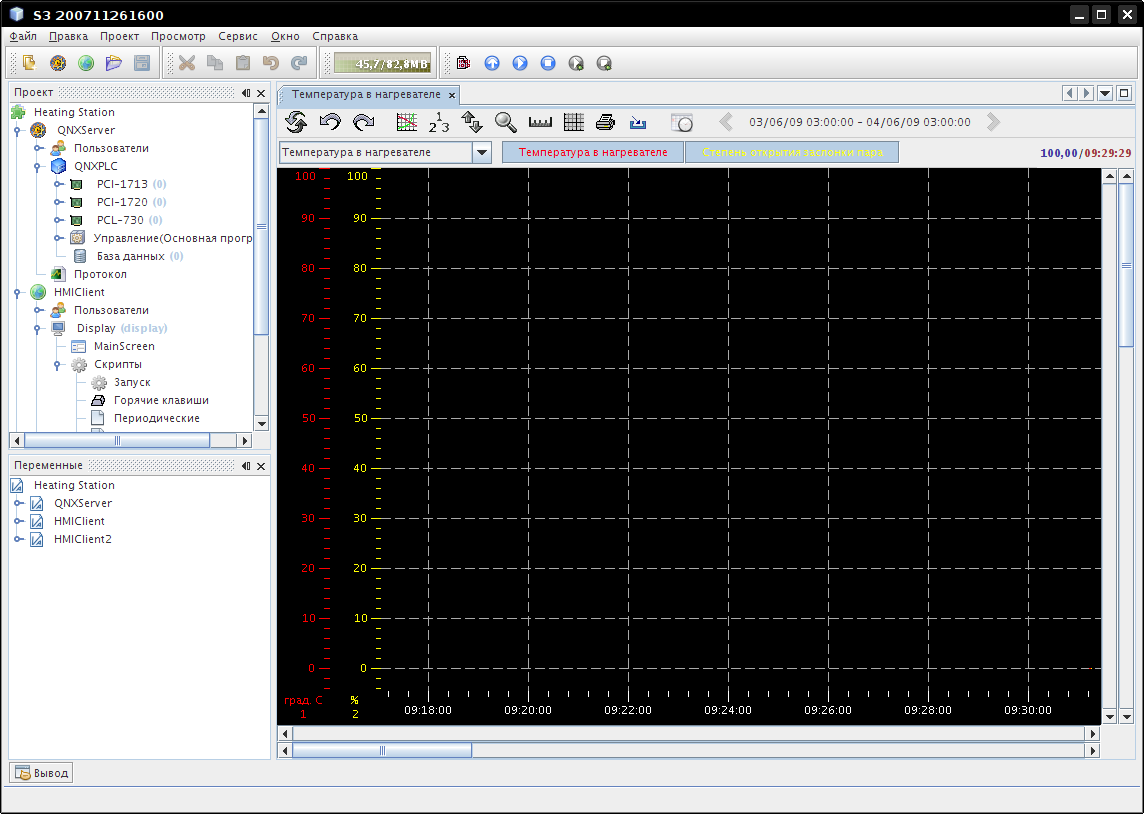

Рисунок 4.51. Программа просмотра графиков в окне S3-IDE

Свойства отображения кривых можно изменять и при просмотре графиков (при перезапуске программы просмотра эти изменения не сохранятся).

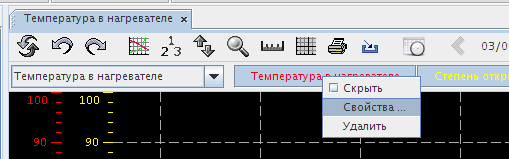

Рисунок 4.52. Контекстное меню кривой на грвафике

Рисунок 4.53. Свойства кривой при просмотре графика

Для более подробного описания программы просмотра графиков см. справку по DBViewer.
